La majoria dels problemes que impliquen acarcassa d'equips elèctrics prefabricatsno comenci al taller de soldadura. Comencen quan es demana el recinte abans que les interfícies de l'equip i les responsabilitats de subministrament estiguin completament definides.
Per a un fabricant de transformadors, l'objectiu real és senzill: el transformador, els equips d'alta tensió, els armaris de baixa baixa, les vies de cables i els sistemes auxiliars han d'encaixar quan el recinte arriba a la línia de muntatge o al lloc del projecte.
Un procés d'aprovació de sis-gates ofereix als equips de compres una manera pràctica de controlar aquest risc:
- Definir el límit de l'oferta
- Congela totes les interfícies dels equips
- Aprovar les bases del disseny ambiental
- Establir punts de retenció de fabricació
- Tanqueu el paquet de documents FAT
- Alliberament d'embalatge, pagament i enviament
Cada porta ha de presentar proves documentades. Una promesa verbal de "cap problema" no és un registre d'aprovació.
Porta d'aprovació 1: defineix el que realment està proporcionant el proveïdor
El termerecinte elèctric prefabricatpot referir-se a una carcassa fabricada buida, un mòdul parcialment equipat o un paquet elèctric integrat complet. Aquests àmbits poden semblar similars en una cita, però impliquen responsabilitats molt diferents.
La matriu de subministrament ha d'indicar si el recinte inclou:
- Estructura, sostre i bastidor d'acer
- Portes, panys, frontisses i juntes de segellat
- Envans interns i suports d'equips
- Plaques-d'entrada de cables i interfícies de glàndules
- Terminals de presa de terra i conductors de connexió
- Il·luminació i cablejat auxiliar
- Ventiladors o obertures-d'aire condicionat
- Materials-resistents al foc o aïllants-tèrmics
- Instal·lació de transformadors, aparells de commutació o tauler{0}}de control
El fabricant d'un recinte buit no ha de ser considerat com l'autoritat de disseny del conjunt elèctric complet tret que aquesta responsabilitat s'inclogui específicament.
Evidència d'alliberament:una matriu de subministrament signada que mostra tots els articles inclosos, els articles exclosos i la responsabilitat de la interfície.

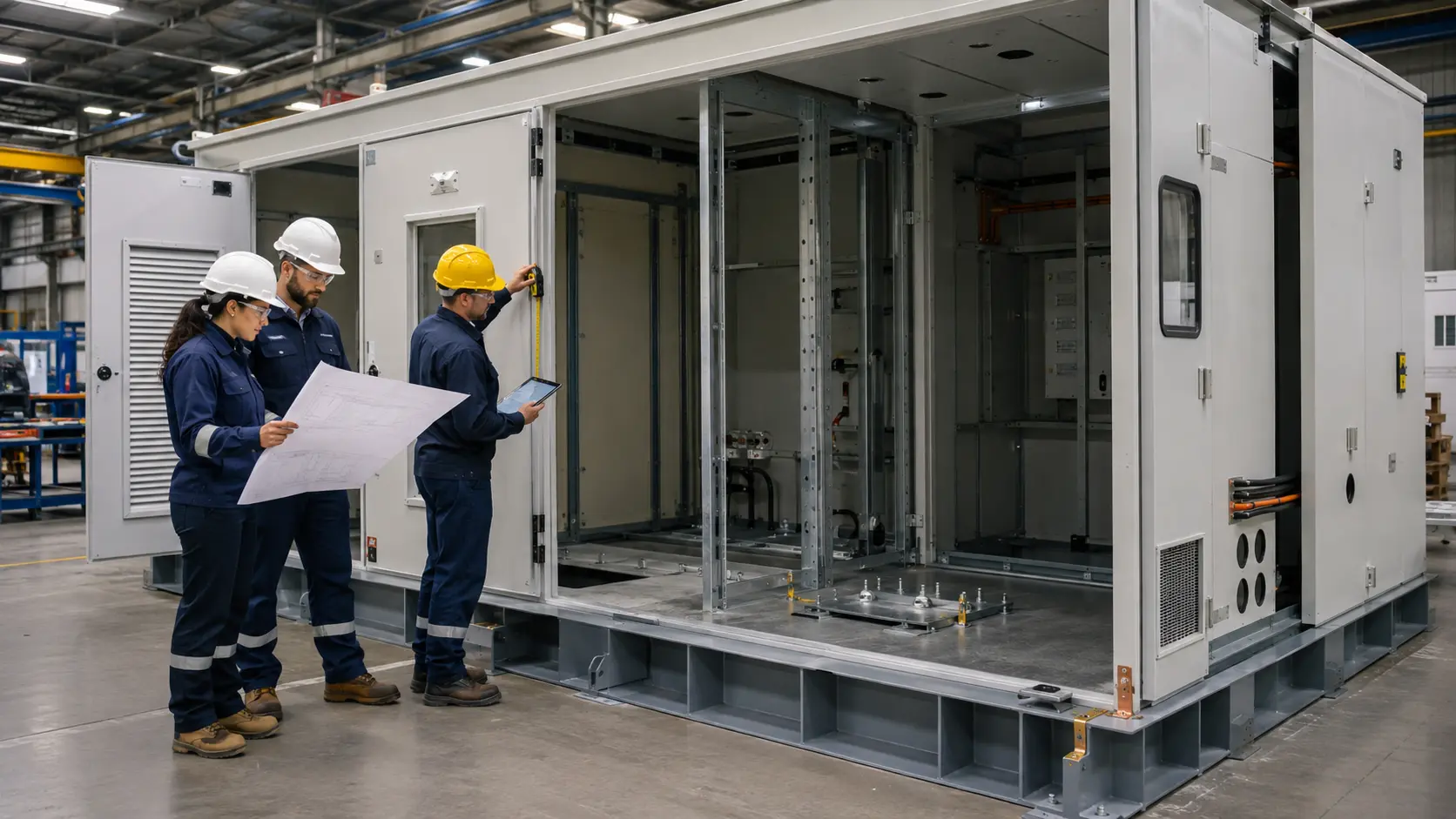

Porta d'aprovació 2: congela les interfícies abans de tallar l'acer
La longitud, l'amplada i l'alçada totals no són suficients per fabricar un producte fiablecarcassa d'equip elèctric personalitzat. Els problemes més costosos solen produir-se quan el recinte es connecta amb equips subministrats per una altra part.
El paquet de dibuix controlat ha d'identificar:
- Base del transformador i posicions de les rodes
- Punts de muntatge d'armaris d'HT i BT
- Interfícies de conducte i cable-
- Ubicacions d'entrada-de cables i-baix
- Obertura de portes i espais de manteniment
- Vies de ventilació i fonts de calor dels equips
- Rutes de-remoció o substitució d'equips-sostres
- Ubicacions de presa de terra exteriors
- Punts d'elevació i centre de gravetat
- Detalls de connexió-a-mòduls
L'adquisició també hauria de confirmar quina revisió del dibuix controla la producció. Els comentaris per correu electrònic, les captures de pantalla i les fotografies-marcades no han de substituir un dibuix aprovat.
Un procediment de control d'interfície de tancament elèctric-dedicat pot reduir els desacords entre el fabricant del transformador, el proveïdor de l'aparell de commutació i el fabricant de la carcassa.
Evidència d'alliberament:dibuix de GA aprovat, programació de la interfície i registre de revisions.
Porta d'aprovació 3: Converteix l'entorn GCC en entrades de disseny
"Adequat per a l'Orient Mitjà" no és un requisit tècnic. Anrecinte exterior d'equips elèctricspot enfrontar-se a una gran exposició solar, sorra en l'aire, sal costanera, humitat i grans canvis de temperatura entre el dia i la nit.
Per tant, la base del disseny hauria de definir:
- Temperatura ambient màxima i mínima
- Condicions de-radiació solar
- Pèrdues de calor internes dels equips
- Límit de temperatura interna requerit
- Exposició a la pols i la sorra
- Condicions de corrosió costaneres o industrials
- Classificació IP requerida
- Requisits eòlics i sísmics
- Altitud del lloc
- Instal·lació interior o exterior
Una classificació IP més alta no resol automàticament els problemes tèrmics. La reducció del flux d'aire pot millorar la protecció contra la pols alhora que augmenta la temperatura al voltant dels transformadors, aparells de commutació i equips auxiliars.
Depenent de l'aplicació, les referències de compliment poden incloure:
IEC 60529 per a la classificació de protecció-d'entrada de recintes
IEC 62271-202:2022 quan la unitat completada és una subestació prefabricada de CA aplicable per sobre d'1 kV i fins a 52 kV
IEC 61439-1:2020 juntament amb la part corresponent de l'IEC 61439 per a conjunts de baixa tensió
ISO 12944-2:2017 com a base per a la classificació d'ambients corrosius
L'especificació i els requisits del comprador de SEC, DEWA, KAHRAMAA o una altra utilitat rellevant
La IEC 62271-202 també aborda la influència de la radiació solar en les temperatures dins de les subestacions prefabricades aplicables. Això és especialment rellevant quan l'equip s'instal·la a l'aire lliure al Golf.
La carcassa del tancament per si sola no pot confirmar el compliment del muntatge completat. Els cables instal·lats, els aparells de commutació, els sistemes de ventilació i les modificacions del lloc poden afectar el seu rendiment final.
Evidència d'alliberament:full de dades ambientals aprovats, matriu de compliment i concepte de gestió{0}}tèrmica.
Porta d'aprovació 4: fer visible la qualitat abans de la inspecció final
Esperar fins a la prova d'acceptació de fàbrica per identificar problemes dimensionals o estructurals és massa tard. Un pla d'inspecció i prova eficaç col·loca punts de retenció durant tota la producció.
Els controls de fabricació útils inclouen:
- Verificació de grau i gruix del material
- Inspecció del-marc de la base i del-punt d'elevació
- Aspecte de la soldadura i dimensions crítiques de la soldadura
- Muntatge de prova de la porta, el sostre i el-tauler extraïble
- Suport-equipament i mesures-de rails de muntatge
- Comprovacions d'ubicació d'-obertura del cable
- Continuïtat de la junta
- Inspecció{0}}de preparació de superfícies
- Revestiment-pel·lícula-mesura del gruix

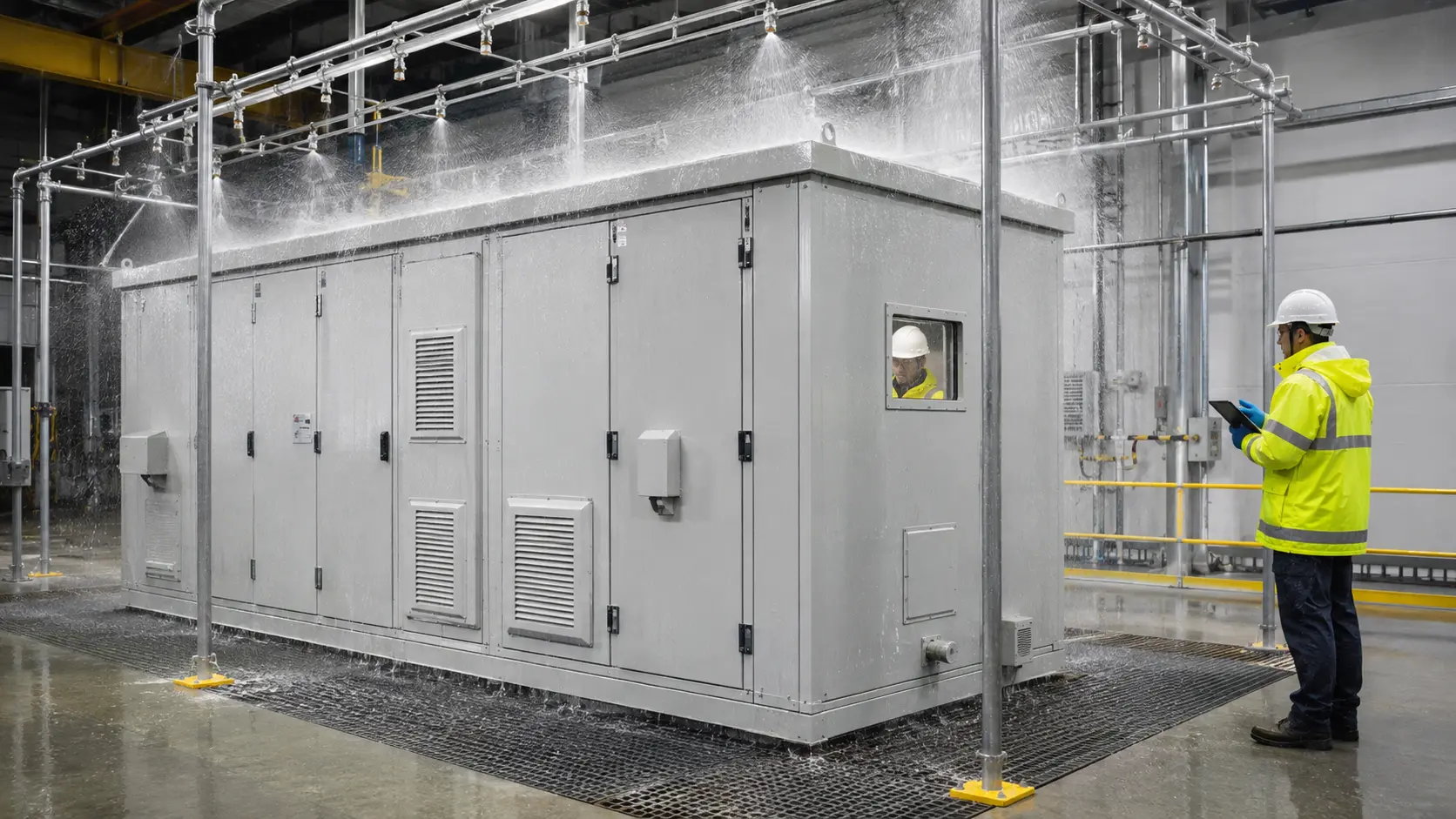

- Prova de pluja controlada quan s'especifiqui
El funcionament de la porta s'ha de comprovar després que el tancament estigui completament muntat. Una porta que funciona abans de la instal·lació del sostre o la unió del mòdul pot no funcionar correctament després de carregar l'estructura completa.
El mateix s'aplica als panells desmuntables i les juntes impermeables. El muntatge d'assaig proporciona una evidència més sòlida que només un informe dimensional global.
Per obtenir una guia d'inspecció relacionada, vegeu proves de pluja per a tancaments elèctrics prefabricats i sistemes de recobriment de tancaments C3-C5.
Evidència d'alliberament:pla d'inspecció i prova aprovat amb registres signats per a cada punt de retenció.
Porta d'aprovació 5: tanqueu el paquet FAT abans d'alliberar el pagament
Un recinte acabat no està preparat per a l'enviament simplement perquè la pintura sembla acceptable. La contractació encara necessita proves que els problemes tècnics oberts s'han tancat.
Un paquet FAT pràctic hauria d'incloure:
- Dibuixos finals aprovats
- Informe d'inspecció dimensional
- Certificats de material
- Registres-d'inspecció de soldadura
- Fotografies{0}}de prova de muntatge
- Informe de la prova de pluja-si cal
- Informe del gruix del recobriment i-pel·lícula-seca
- Registres de no conformitat i reparacions
- Estat final de la-llista de perforació
- Dibuix d'embalatge i càrrega
- Llista-de recanvis i-accessoris solts
Qualsevol desviació ha d'identificar el dibuix afectat, la proposta de correcció, el responsable i la data de tancament. Els elements de la llista-perforada no resolts no haurien de desaparèixer a les converses informals de correu electrònic.
Les fites comercials es poden relacionar amb aquesta evidència. Per exemple, aDipòsit del 30% i saldo del 70% abans de l'enviament per T/Tpot requerir l'aprovació de FAT i de documents abans que el saldo es venci.
Per a projectes més grans-de primera vegada, es pot considerar un L/C irrevocable a la vista. Les condicions del document s'han de comprovar abans d'acceptar la comanda per evitar discrepàncies en l'enviament.
Evidència d'alliberament:nota de publicació de FAT signada, llista tancada i índex de documents aprovats.
Porta d'aprovació 6: dissenyeu l'enviament abans de completar el recinte
Un tancament tècnicament correcte encara pot arribar amb marcs de portes distorsionats, recobriments danyats o accessoris que falten. Les grans estructures prefabricades s'han de dissenyar tant per al transport com per al funcionament.
Per als lliuraments de GCC, els ports de destinació comuns inclouen:
- Jebel Ali als Emirats Àrabs Units
- Dammam o Jeddah a l'Aràbia Saudita
- Sohar a Oman
- Port de Hamad a Qatar
- Shuwaikh a Kuwait
- Port de Khalifa Bin Salman a Bahrain
Els mòduls estàndard poden utilitzar l'enviament FCL. És possible que els tancaments més amples o més alts requereixin un contenidor obert-superior, un bastidor pla o una disposició a granel.
L'enviament LCL es pot utilitzar per a components més petits, però la manipulació addicional pot augmentar el risc de danys al recobriment, a les portes i a les reixetes. Els mòduls de tancament grans són generalment més segurs quan es controlen els seus punts de manipulació i suports.
Abans de l'enviament, el pla d'embalatge hauria de confirmar:
- Mides d'enviament i pes brut
- Punts d'elevació i centre de gravetat
- Posicions de suport del bastidor-base
- Tirants de transport intern
- Protecció de porta i persiana
- Coberta-resistent a la humitat
- Embalatge-de l'accessori solt
- Disposició de contenidor o-rack pla
- Requisits de descàrrega del lloc
Un tancament modular pot ser més econòmic que una estructura d'una-peça quan els límits de contenidors, la manipulació del port, les carreteres del lloc o la capacitat de la grua creen restriccions.
Les responsabilitats per a l'autorització d'exportacions, el transport de mercaderies, les assegurances i la gestió d'importacions s'han de definir mitjançant les regles oficials dels Incoterms® 2020.
Per als projectes saudites, l'importador també hauria de verificar la classificació del producte i la ruta de conformitat aplicables. La plataforma SABRE admet el registre de productes i els processos de document-conformitat per a béns que entren al mercat saudita, però els requisits depenen de l'equip final i de la classificació del codi-HS.
Evidència d'alliberament:dibuix d'embalatge aprovat, mètode d'enviament, Incoterm, port de destinació i llista de-documents d'importació.
Quan un tancament d'una-peça no és la millor opció
Un disseny d'una-peça redueix les articulacions del lloc, però no és automàticament l'opció de menor risc-.
Un disseny modular pot ser més pràctic quan:
- Les dimensions d'enviament superen els límits-de contenidors estàndard
- S'apliquen restriccions locals per carreteres o ponts
- La capacitat de la grua del lloc és limitada
- L'equip s'ha d'instal·lar després del lliurament del recinte
- Els components interns requereixen procediments FAT separats
- Es preveu una futura expansió
La divisió modular s'ha de decidir durant l'enginyeria, no després de la fabricació. El segellat de les juntes, el drenatge del sostre, les connexions de cables i l'alineació del lloc han d'aparèixer al dibuix aprovat.
Una revisió del disseny de la carcassa elèctrica modular pot comparar el muntatge de fàbrica, el cost de transport i el risc d'instal·lació del lloc- abans que l'estructura sigui alliberada.
Què s'ha d'incloure a la RFQ?
Una RFQ útil permet al proveïdor avaluar el risc de fabricació i lliurament abans de la cotització.
El paquet ha d'incloure:
- País del projecte i ubicació d'instal·lació
- Disposició de l'equip i dibuix GA
- Límit exacte de l'oferta
- Mides del transformador i de l'aparell
- Pes dels equips i pèrdues de calor
- Interfícies de cable i conducte de bus
- Classificació IP requerida
- Categoria de corrosió i especificació del recobriment
- Normes d'utilitat i projectes
- Requisits d'inspecció i FAT
- Quantitat i calendari de lliurament
- Mides màximes d'enviament
- Port de destinació
- Incoterm obligatori
- Forma de pagament preferida
Quan aquesta informació és incompleta, la cita ha d'enumerar clarament els supòsits. En cas contrari, el preu inicial més baix pot convertir-se en el cost total del projecte més alt.
El resultat de contractació que importa
El millorProveïdor de tancaments d'equips elèctrics prefabricats per a projectes GCC no és simplement l'empresa que ofereix el preu-de l'acer fabricat més baix.
Un proveïdor de menor risc-hauria de poder demostrar:
- Revisions controlades del dibuix
- Gestió clara de la interfície
- Traçabilitat de la fabricació
- Muntatge de prova
- Inspeccions de pluja i recobriment definides
- Documentació completa de FAT
- Plans d'enviament{0}}modulars realistes
- Comunicació tècnica oportuna
L'objectiu de la compra és un tancament que arribi al projecte preparat per a la instal·lació d'equips-no un que requereixi tallar, soldar i repintar al lloc.
PMF
1. Què és un recinte d'equips elèctrics prefabricats?
A carcassa d'equips elèctrics prefabricatsés una estructura d'acer-fabricada en fàbrica dissenyada per allotjar transformadors, aparells de commutació, armaris de control, equips de protecció o sistemes auxiliars.
Es pot subministrar com un recinte buit, un mòdul parcialment equipat o un paquet elèctric integrat complet. El límit exacte del subministrament s'ha de definir a l'especificació de compra.
2. És el mateix un recinte prefabricat que una casa E-?
No sempre. Una casa E-normalment inclou equips elèctrics integrats, serveis interns i un major nivell de muntatge de fàbrica.
Un tancament prefabricat només pot referir-se a l'habitatge, portes, envans i suports d'equips fabricats. Els termes no s'han d'utilitzar indistintament sense definir l'abast del subministrament.
3. Quines normes es poden aplicar a un recinte elèctric prefabricat?
L'IEC 60529 pot aplicar-se a la classificació de protecció-d'entrada. La IEC 62271-202 pot aplicar-se a determinades subestacions prefabricades de CA per sobre d'1 kV i fins a 52 kV.
La sèrie IEC 61439 pot aplicar-se a conjunts de baixa tensió-. També s'han de revisar els requisits de projecte, serveis públics, seguretat contra incendis-, edificis i importació local.
4. Quina classificació IP és adequada per a un recinte exterior GCC?
No hi ha una classificació IP única adequada per a cada projecte de GCC. La selecció depèn de la pols, la pluja, el rentat, la ventilació, les pèrdues de calor de l'equip i la configuració final de muntatge.
Es pot especificar IP54 o IP55 per a alguns projectes a l'aire lliure, mentre que altres aplicacions poden requerir una classificació diferent. Les proves requerides i els criteris d'acceptació s'han d'inscriure a l'especificació.
5. Com s'ha de controlar la calor a l'interior del recinte?
El comprador ha de proporcionar les pèrdues de calor de l'equip, la temperatura ambient i els límits de temperatura interna.
La refrigeració pot utilitzar ventilació natural, ventilació forçada filtrada o aire condicionat. Les ubicacions de les reixetes, els filtres, els ventiladors, les obertures-d'aire condicionat i els accessos de manteniment s'han d'incloure al dibuix aprovat.
6. S'ha d'enviar un recinte gran d'una sola peça o en mòduls?
La decisió depèn de les dimensions d'enviament, el cost de manipulació, l'accés al lloc, la capacitat de la grua i el disseny de la junta-resistent a la intempèrie.
Un recinte modular pot reduir el risc de càrrega i de manipulació del lloc-, però les connexions dels mòduls i els detalls de segellat s'han de verificar abans de la producció.
7. Quins documents s'han d'aprovar abans de l'enviament?
El comprador ha d'aprovar els dibuixos finals, els informes dimensionals, els certificats de materials, els registres d'inspecció, els informes de recobriment, els resultats de les proves de pluja-pertinents, el tancament-de la llista de perforació i el pla d'embalatge.
Els accessoris solts s'han d'enumerar i coincidir amb la llista d'embalatge.
8. Quin és el temps de producció normal per a un recinte personalitzat?
El temps de producció depèn de la mida del tancament, la complexitat estructural, el sistema de recobriment, el pla d'inspecció i la quantitat de comanda.
Per als projectes basats en dibuix-estàndard, la producció pot començar des d'aproximadament15 dies després de l'aprovació del dibuix. Les estructures modulars complexes i els sistemes de recobriment especials requereixen una programació específica del projecte-.
